系统以 Profibus 或 ControlNet 工业现场总线为核心，配合网络控制器和网络传感器构成煤矿综合自动化系统。系统可以实现在矿调度室集中控制井上、下机电设备，监测各种环境、工况信息，可以与管理层实现信息交换，实现管控一体化。
1．系统构成：系统由信息层、控制层和设备层组成。
信息层：可以与地理信息系统、生产调度指挥系统、矿井各种管理系统汇接，按信息流方式实现煤矿现代化管理。
控制层：井上由 100M 工业以太网构成冗余环网，井下由 Profibus(或 ControlNet)现场总线构成冗余环网，网络控制器也是环网的一个节点，并可与远程 I/O 相连。
设备层：设备的执行机构和网络传感器均通过现场总线直接挂在以太网或现场总线上。
工业电视视频系统，在本系统中需单独布线。
2．系统特点：
①可形成快速环形冗余网络，重构时间严格小于 300ms。
②网络控制器可以监测控制井下机电设备和设备附近的环境参数，又是网络的一个节点。
③采用生产者/客户模式的先进的网络技术。
3．系统主要指标：
带宽：12M
传输技术：RS-485 双绞线、双线电缆、光缆
传输距离：< 9.6km (RS 485)， < 26km (多模光纤)
波特率：19.2Kbit/s 到 12Mbit/s
总线存取：总线上最多站点（主－从）设备数是 126
通信：点对点（用户数据传送）或广播（控制指令）
诊断功能：能对故障进行快速定值
系统无故障运行时间：> 1/8000 小时

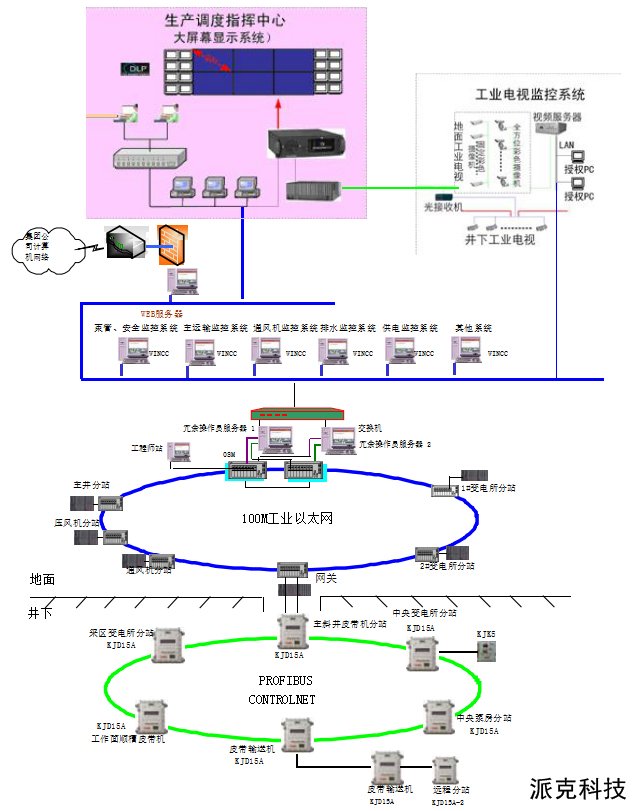

系统示意图如下所示：
